Strojárske technológie

CNC Pilo-vŕtacie centrum

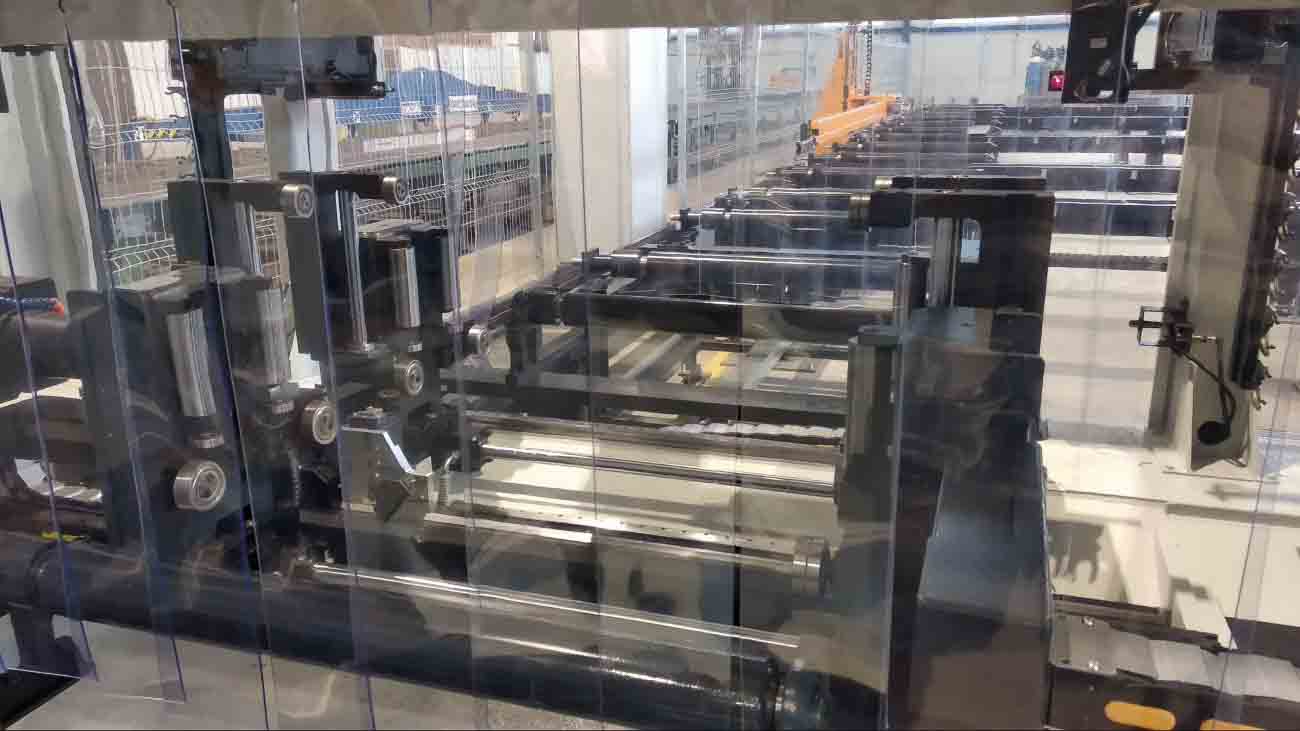

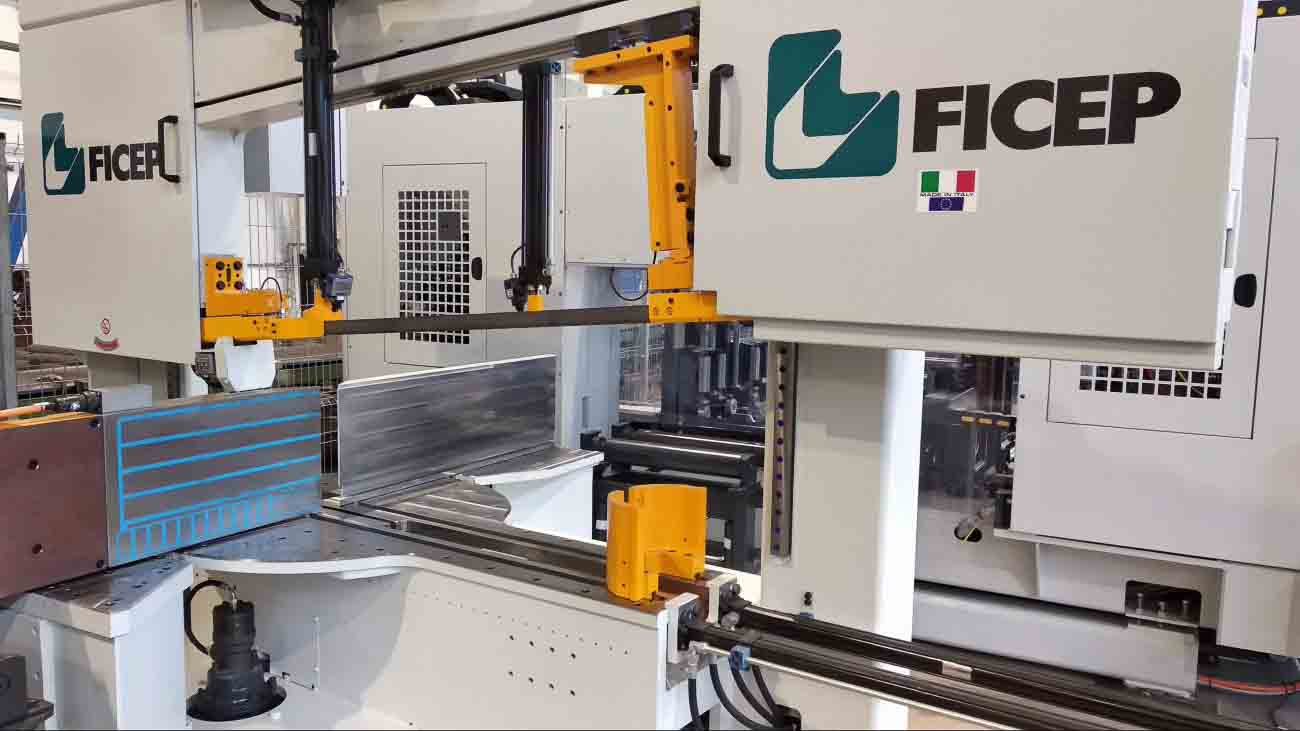

Automatické PILO-vŕtacie CNC centrum Vanguard 1003 DDVB od firmy Ficep

Patrí medzi najmodernejšie stroje používané vo výrobnom priemysle. Stroj tvorí automatická deliaca a vŕtacia linka riadená CNC riadením s tromi vretenami a automatickými meničmi nástrojov. Zvládne vŕtanie, rezanie závitov, frézovanie drážok, značenie, popisovanie a rezanie pásovou pílou.

+ čítať viac

Na Slovensku má tento stroj len pár firiem. My ho máme od roku 2019. PILO-vŕtacie CNC centrum umožňuje deliť oceľ, vŕtať a frézovať v automatickom režime. Jeho výhodou je rýchlosť, presnosť a všestranné použitie. Firmy, ktoré tento stroj nemajú, musia všetky potrebné činnosti ako napríklad nameranie, delenie na pásovej píle, značenie otvorov v nosníku alebo v profile, robenie jamky, označenie pre následné vŕtanie magnetickou vŕtačkou a podobne robiť klasickým spôsobom. Celý proces je nielenže zdĺhavý, ale aj nepresný.

Ponúkame vám možnosť využiť kapacity tohto stroja na výrobu oceľových nosníkov.

KONTAKTNÝ FORMULÁR

Technické parametre

Velkosť profilu (min mm)	80x80
Veľkosť profilu (max mm)	1015x450
Vŕtacie hlavy horizontálne (počet)	2
Vŕtacie hlavy vertikálne (počet)	1
Vŕtacie nástroje na hlavu (počet)	6
Priemer vŕtania (max mm)	40
Vŕtacia hrúbka [max mm]	100
Výkon vretena [kW]	17
Maximálne otáčky vretena	5000
Rozsah rýchlosti vŕtania [mm/min.]	40-1000
Nosnosť [max kg]	11500
Dĺžka vstupného dopravníka [mm]	16000
Dĺžka výstupného dopravníka [mm]	12000

Priebežné tryskanie

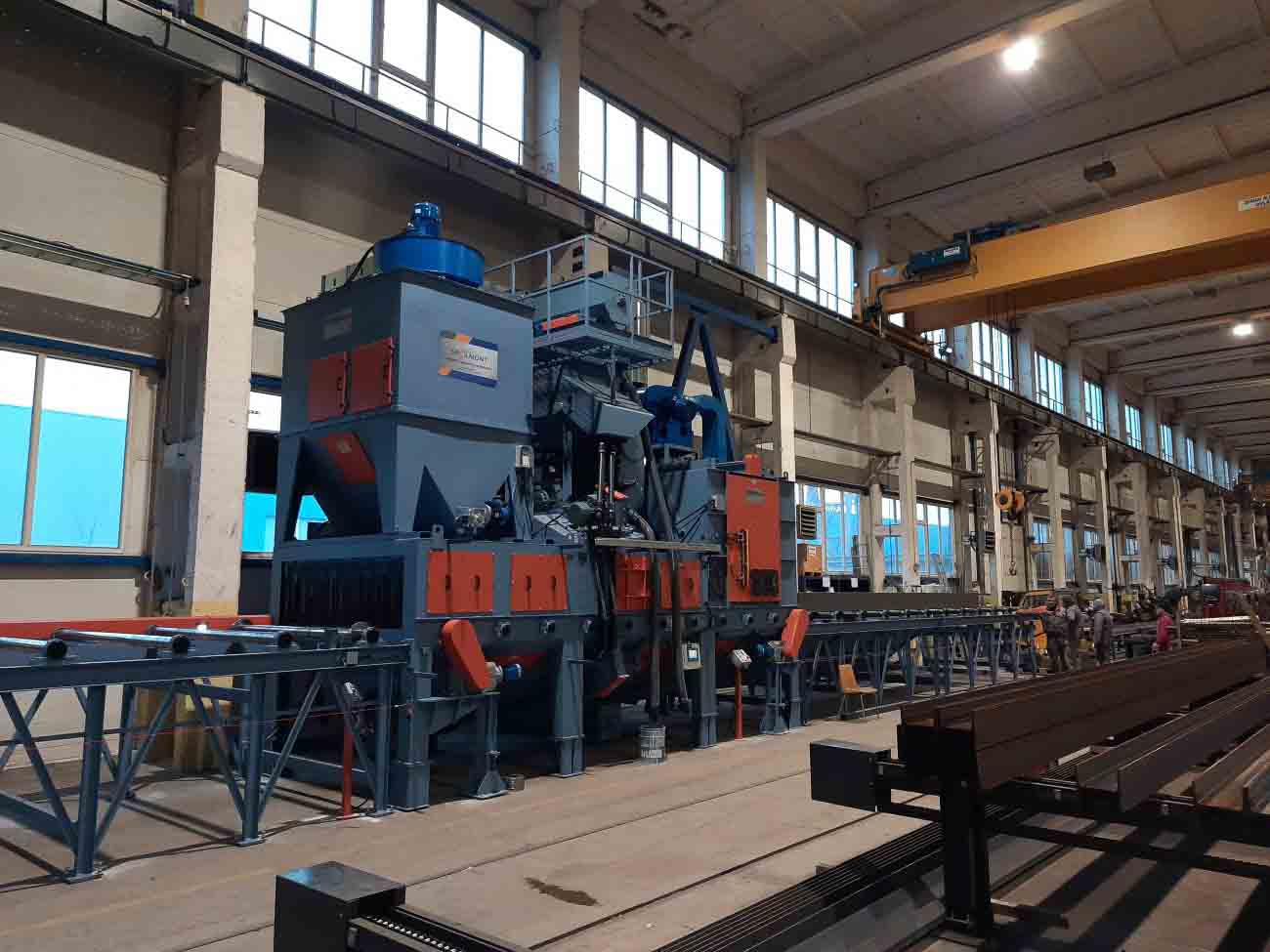

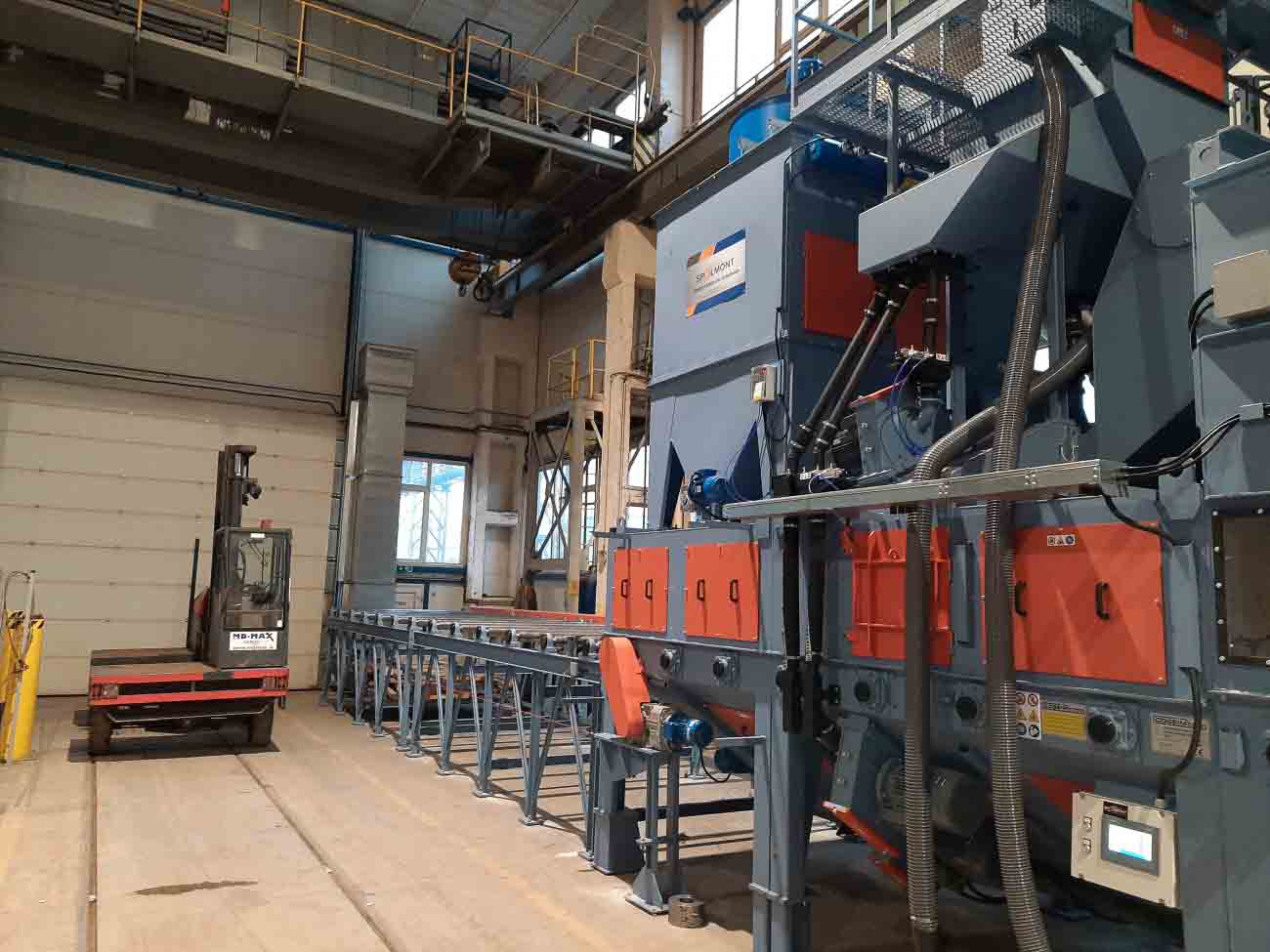

Priebežné tryskanie na stroji COGEIM Orizontal 2000x500/6TR

Každá oceľová konštrukcia si vyžaduje povrchovú úpravu. Ak je povrchovou úpravou žiarový zinok, vtedy nie je potrebné tryskať oceľovú konštrukciu. Akonáhle sa budú na oceľovú konštrukciu nanášať náterové hmoty, tak je ju potrebné pred samotným nanášaním tryskať podľa normy ČSN ISO 8501 na drsnosť povrchu minimálne Sa = 2,5.

+ čítať viac

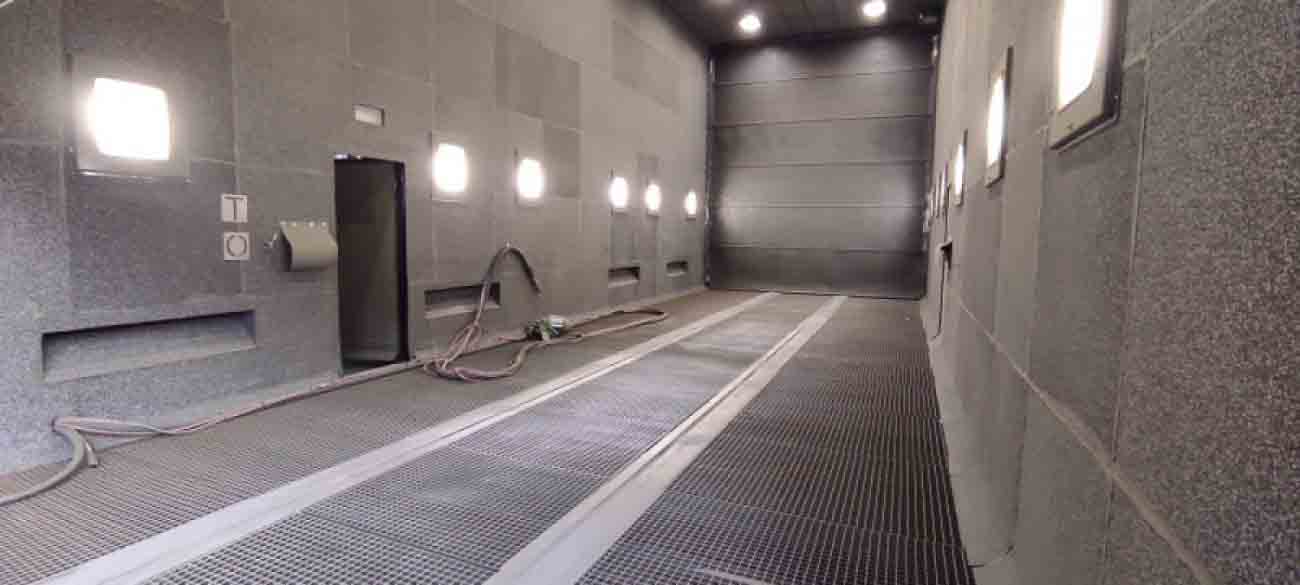

Tryskanie, ľudovo nazývané pieskovanie, v tomto prípade je veľmi dôkladné, pretože sa odstránia okuje, hrdze ako aj staré nátery. Takáto požiadavka sa dá splniť len vtedy, keď sa materiál otryskuje buď na priebežnom tryskacom zariadení alebo v ručnej kabíne. My máme obidve tieto zariadenia.

Tieto zariadenia má k dispozícii na Slovensku len málo firiem, keďže sú finančne náročné. Viacero spoločností nanáša náter na oceľové konštrukcie bez tryskania. Tak však nezabezpečia dostatočne čistý povrch konštrukcií, povrch nemá dostatočnú drsnosť, farba na ňom nevydrží až tak dlho, čo rapídne znižuje kvalitu produktov.

KONTAKTNÝ FORMULÁR

Technické parametre

Max. prejazdný profil:	2000x500 mm
Nosnosť valčekového dopravníka:	1600 kg/m
Dĺžka vstupného dopravníka:	10m
Dĺžka výstupného dopravníka:	10m
Rýchlosť tryskania (SA 2 1/2):	0,6-1,3 m/min
